ラジアルリード抵抗器
超高精度で究極温度係数のリードタイプ
ラジアルリード金属皮膜抵抗器(高信頼・超精密級) LRGシリーズ
- Lead フリー
- Halogen フリー
- RoHS対応
- 高信頼
- 高精度
- AEC-Q200 準拠
- 高温対応
- 高電力
- 耐サージ
- 非磁性
- 高音質
- 耐硫化
- トリマブル
- リード付
LRGシリーズ関連コンテンツ
※LRGシリーズは、面実装タイプでなくリード挿入タイプですので、個別仕様書でのご案内となりますので、弊社営業までお問い合わせください。
LRGシリーズの特徴と用途
特徴
- ラジアルリードタイプで薄膜構造の高信頼・超精密級の抵抗器
- 超高精度の抵抗値許容差:±0.01%、抵抗値温度係数:±1ppm/℃
用途
- 工業用計測器・電子秤
- 高精度センサー、医療機器

LRGシリーズの仕様

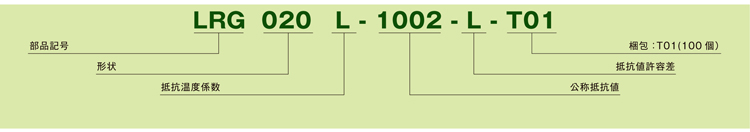

◆品名構成

◆定格
形 名 | リード ピッチ |
定格電力 | 抵抗温度 係数 |
抵抗値範囲(Ω)と抵抗値許容差(%) | 素子 最高 電圧 |
抵抗値 シリーズ |
カテゴリー 温度範囲 |
梱 包 | |||
---|---|---|---|---|---|---|---|---|---|---|---|
(mm) | (ppm/℃) | ±0.01%(L) | ±0.02%(P) | ±0.05%(W) | ±0.1%(B) | ||||||
LRG020 | 5.08 | 0.3W | ±1(K) | 100≦R≦100k | 250V | E-24, E-96 | -55℃ ~ 125℃ |
100 個 | |||
±2(L) | |||||||||||
±5(V) |

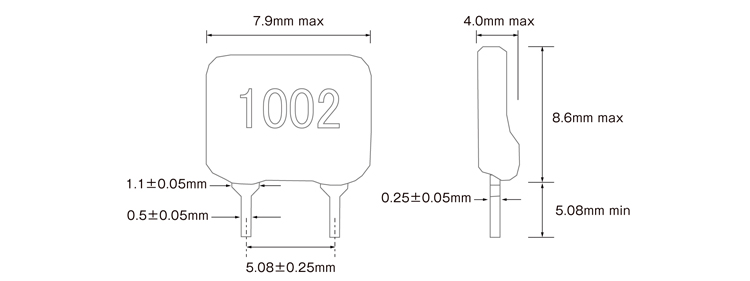

◆外形寸法

◆性能
項 目 | 試験条件(MIL-PRF-55342/JIS C5201-1) | 規 格 |
---|---|---|
短時間過負荷 | 定格電圧※1の2.5倍、5秒 | ±0.05%+0.01Ω |
耐久性 | 70℃、定格電圧※190min ON.30min OFF 2000h | ±0.05%+0.01Ω |
高温高湿負荷 | 85℃、85%RH、定格電力の 1/10 90min ON 30min OFF 2000h | ±0.05%+0.01Ω |
温度急変 | -65℃(30min) ~ 150℃(30min) 100cyc. | ±0.05%+0.01Ω |
高温放置 | 155℃ 無負荷 1000h | ±0.05%+0.01Ω |
はんだ耐熱性 | 260±5℃ 10秒 (リフロー) | ±0.05%+0.01Ω |
※1 定格電圧は、E=√RXPの計算による。
E=定格電圧(V)、R=定格抵抗値(Ω)、P=定格電力(W)
定格電圧が素子最高電圧を超える場合は、素子最高電圧が定格電圧。
◆特性データ

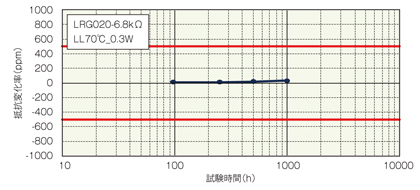

○耐久性

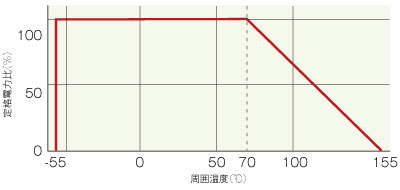

◆負荷軽減曲線

製品に関して、また資料請求、サンプル請求などお気軽にお問い合わせください。
