高周波面実装部品
高精度チップアッテネータ(55GHz対応) ATS-FDシリーズ
- Lead フリー
- Halogen フリー
- RoHS対応
-
-
※一部シリーズ・旧品番については検索できないものもございます。詳しくはお問い合わせください
-
ATS-FDシリーズ関連コンテンツ
※ランドパターンは各シリーズで異なるため、シリーズごとのPDFカタログに記載しています。
ATS-FDシリーズの特徴と用途
特徴
- 高周波領域までのアッテネーション（～ 55GHz）
- 減衰量（0-10dB）に最適な回路構成
- 小型面実装タイプのチップアッテネータ（1005, 2012 サイズ）
- 信号線をGNDで挟む放熱・耐ノイズで優位なGSG構造
用途
- 無線通信機器および基地局
- ワイヤレス通信モジュール
ATS-FDシリーズの仕様
◆品名構成
◆定格
| 形名 | ATS1005-FD | ATS2012-FD | |||
|---|---|---|---|---|---|
| 減衰量 | 0dB | 1～10dB | 0dB | 1～8dB | 9～10dB |
| 回路タイプ | スルー | π型 | スルー | π型 | ダブルπ型 |
| 参照等価回路 | ① | ② | ① | ② | ③ |
| 減衰量許容差 | ±0.75(DC ～ 25GHz)、±1.25dB(25 ～ 40GHz）±2.50dB(40 ～ 55GHz） | ||||
| VSWR | ≦1.40(DC ～ 25GHz)、≦1.60(25 ～ 40GHz) ≦1.80(40 ～ 55GHz) | ||||
| インピーダンス | 50Ω | ||||
| 使用周波数 | DC～55GHz | ||||
| 定格電力 | 32mW | 100mW | |||
| 定格使用温度 | 70℃ | ||||
| 使用温度範囲 | -40℃～+125℃ | ||||
| 梱包 | 500pcs/reel（T05） 1,000pcs/reel（T1） |
||||
◆等価回路と端子構成

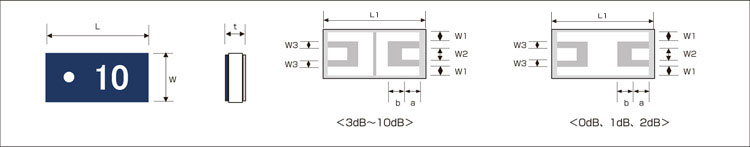

◆外形寸法
| 形名 (mm) |
L | W | t | a | b | c | d |
| ATS1005-FD | 1.00±0.10 | 0.50±0.10 | 0.32±0.05 | 0.44±0.05 | 0.15±0.05 0.10±0.05*1 |
0.20±0.05 | 0.15±0.05 |
|---|---|---|---|---|---|---|---|
| ATS2012-FD | 2.00±0.20 | 1.25±0.20 | 0.22±0.05 | 0.35±0.10 | 0.25±0.10 | ー | ー |
(unit：mm)
*1: ATS1005-01DB-FD に適用
