電力軽減特性

（1）定格電力

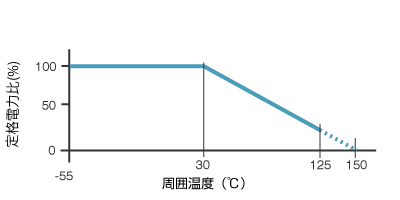

定格周囲温度を30℃とし、周囲温度が定格周囲温度を超える場合の負荷電力は、電力軽減曲線によって定格電力比を乗じた値を最大値とする。

（2）定格電圧

E=√R×P
E：定格電圧（V）
P：定格電力（W）
R：定格抵抗値（Ω）
定格電圧は、定格電力に対応する直流または交流（商用周波数実効値）の電圧とし、式による。

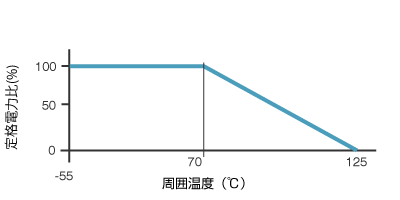

電力軽減曲線(RG、RMシリーズ)

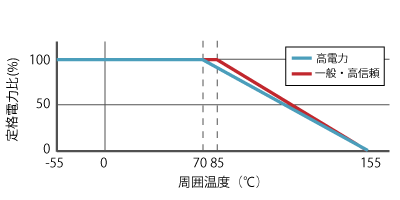

電力軽減曲線

RRシリーズ
RTシリーズ
RL0510、0816、1220、3720、3720W

電力軽減曲線(RL7520W)

定格電流

直流電流を流したときに、インダクタンスの温度上昇分が20℃に達する電流値。
周囲温度が70℃を超える場合、下記の電力軽減曲線にて軽減した値とする。
電力＝(電流)²×製品の直流抵抗
