記 号 | 寸法(mm) | |
| Ｗ | 1.6±0.2 | ||
| Ｌ | 3.2±0.2 | ||
| ｔ | 0.4±0.1 | ||
| ａ | 1.0±0.25 | ||
| ｂ | 1.0±0.2 | ||
| W1 | 0.55±0.25 | ||
| W2 | 0.4±0.25 | ||
| W3 | 0.4±0.2 |
|
PECL-Chip Termination RN1632F-N23-F-C |
この表面実装タイプの複合抵抗器は、高速の出力検出用終端器です。
周波数特性に優れており、位相のずれ、反射などを押さえます。
|

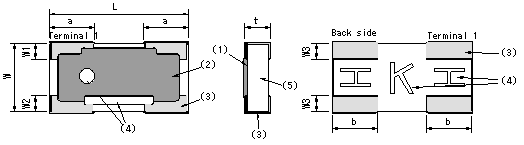

＜外形寸法・構造＞ |
|
記 号 | 寸法(mm) | |
| Ｗ | 1.6±0.2 | ||
| Ｌ | 3.2±0.2 | ||
| ｔ | 0.4±0.1 | ||
| ａ | 1.0±0.25 | ||
| ｂ | 1.0±0.2 | ||
| W1 | 0.55±0.25 | ||
| W2 | 0.4±0.25 | ||
| W3 | 0.4±0.2 |
.
.
| (1) 抵抗体 (2) 保護膜 (3) 電極 (4) 表示 (5) アルミナ基板 |
|
＜等価回路図＞ |
 |
 |
|
項目 |
定 格 |
図１ 負荷軽減曲線
|
|
代表的抵抗値 |
R1：50Ω, R2：46.4Ω, R3：50Ω |
|
|
抵抗値偏差 |
±1.0 % |
|
|
抵抗温度係数 |
±50 ppm／℃ |
|
|
定格消費電力 |
42mW／素子, 125mW／パッケージ |
|
|
最大定格動作温度 |
＋70℃ |
|
|
動作温度範囲 |
−55℃ 〜 ＋125℃ |
|
|
保存温度 |
−55℃ 〜 ＋125℃ |
|
＜特 性＞ |
|
項 目 |
試 験 条 件 |
許容変化・規格値 |
|
| 絶対値変化 | 相対値変化 | ||
| 短時間過負荷 |
定格電圧の 2.5倍を 5秒間印加。 |
±0.1% |
±0.05% |
| 定格負荷寿命 |
70±3℃ 雰囲気中で定格電圧を 90分印加,30分休止を 1000時間繰り返す。 |
±0.25% |
±0.1% |
| 耐湿負荷寿命 |
60±2℃ 90〜95%RH雰囲気中で定格電圧を90分印加30分休止を1000時間繰り返す。 |
±0.25% |
±0.1% |
| 温度サイクル |
[-55℃30分→室温3分→+125℃30分→室温3分]のサイクルを5サイクル実施。 |
±0.1% |
±0.05% |
| はんだ耐熱性 |
260±5℃の溶融はんだ中に 10±1秒間浸漬。 |
±0.1% |
±0.05% |
| 端子強度 |
支点間距離：90mm 曲げ幅：3mm 基板：ガラスエポキシ ｔ＝1.6mm |
±0.1% |
±0.05% |
| はんだ付け性 |
235±5℃または245±5℃（鉛フリーはんだ）の溶融はんだ中に 3±0.5秒間浸漬。 |
濡れが電極面積の95%以上 |
|
| 絶縁抵抗 |
ＤＣ500Ｖ1分後。 |
1000MΩ以上 | |
＜テーピング仕様＞
|
