Chip impedance Converter PCH1632-50/75



周波数特性に優れており、 位相のずれ、反射などを押さえます。

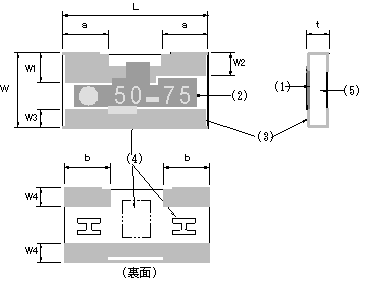

外形寸法・構造



記号 寸法(mm)
1.6±0.2
3.2±0.2
t 0.5±0.1
1.0±0.25
1.0±0.25
W1 0.6±0.25
W2 0.45±0.25
W3 0.4±0.25
W4 0.4±0.25





(1) 抵抗体     (2) 保護膜     (3) 電極     (4) 表示     (5) アルミナ基板



<等価回路図



<仕様





項目

 格  Specification

図1 負荷軽減曲線

特性インピーダンス

50Ω/ 75Ω

挿入損失

6±0.3dB

使用周波数範囲

DC〜1.5GHz

定格入力電力

125mW

定格動作温度

70

動作温度範囲

55 125



<特 性





項  目

試 験 条 件

挿入損失変化量

短時間過負荷

定格電圧の 2.5倍を 5秒間印加。

±0.05dB

定格負荷寿命

70±3 雰囲気中で定格電圧を 90分印加,30分休止を 1000時間繰り返す。

±0.1dB

耐湿負荷寿命

60±2 9095%RH雰囲気中で定格電圧を90分印加30分休止を1000時間繰り返す。

±0.1dB

温度サイクル

[-5530分→室3分→+12530分→室3分]のサイクルを5サイクル実施

±0.05dB

はんだ耐熱性

260±5 の溶融はんだ中に 10±1秒間浸漬。

±0.05dB

はんだ付け性

235±5℃または245±5℃(鉛フリーはんだ)の溶融はんだ中に 3±0.5秒間浸漬。

濡れが電極面積の95%以上

<テーピング仕様>

梱包仕様はこちらをご覧ください。 CLICK!
