Chip Network Resistor RAシリーズ |

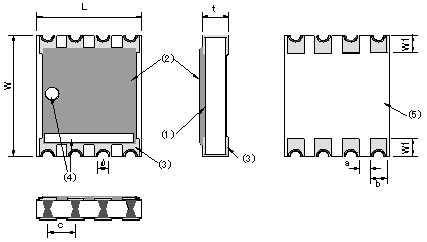

<形状・寸法>
RA1632 | ||
![]() |
記号 | 寸法(mm) |
L | 3.2±0.2 | |
W | 1.6±0.2 | |
t | 0.5±0.2 | |
a | (0.2) | |
b | 0.6±0.1 | |
c | 0.8±0.1 | |
W1 | 0.4±0.2 | |
φ | 0.3 |

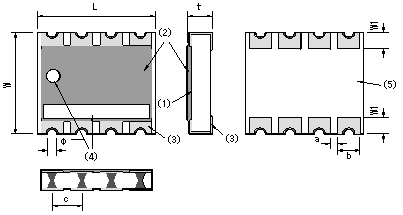

RA2020・RA2525 | |||
記号 | 寸法(mm) | ||
![]() |
RA2020 | RA2525 | |
L | 2.0±0.2 | 2.54±0.2 | |
W | 2.0±0.2 | 2.54±0.2 | |
t | 0.5±0.2 | 0.5±0.2 | |
a | (0.36) | (0.43) | |
b | 0.36±0.1 | 0.62±0.2 | |
c | 0.72±0.1 | 0.86±0.1 | |
W1 | 0.4±0.25 | 0.5±0.25 | |
φ | 0.24 | 0.31 |
RA4556 | ||
![]() |
記号 | 寸法(mm) |
L | 5.6±0.2 | |
W | 4.5±0.2 | |
t | 0.5±0.2 | |
a | (0.4) | |
b | 1.0±0.1 | |
c | 1.40 | |
W1 | 0.8±0.2 | |
φ | 0.4 |
RA4556S | ||
![]() |
記号 | 寸法(mm) |
L | 4.5±0.2 | |
W | 5.6±0.2 | |
t | 0.5±0.2 | |
a | (0.55) | |
b | 0.7±0.1 | |
c | 1.25 | |
W1 | 0.8±0.2 | |
φ | 0.4 |
(1) | 薄膜抵抗体 |
(2) | 外装樹脂 |
(3) | 電極(金メッキ仕上げ) |
(4) | 表示(方向性を示すドットとバー) |
(5) | アルミナ基板 |
<等価回路図> |
|
RA0816・RA1632・RA4556 |
RA2020 RA2525 |
|
|
<仕 様>
項 目 |
定 格 |
図−1 負荷軽減曲線 |
|||
RA1632 | RA2020 | RA2525 | RA4556 | ||
抵抗値範囲 | 50〜100kΩ | 100〜120kΩ | 100〜180kΩ | 50〜500kΩ | |
抵抗値許容差 | ±0.1%・±0.5% | ||||
相対抵抗値許容差 | ±0.1%・±0.2% | ||||
抵抗温度係数 | ±25ppm/℃ | ||||
相対抵抗温度係数 | 5ppm/℃・10ppm/℃ | ||||
定格入力電力 (負荷軽減曲線は、 図−1による) |
30mW/素子 | 42mW/素子 | 50mW/素子 | ||
使用温度範囲 | -55℃〜+125℃ | ||||
定格周囲温度 |
70℃ |
<特 性>
項 目 |
試 験 条 件 | 許容変化・規格値 | |
絶対値変化 | 相対値変化 | ||
短時間過負荷 |
定格電圧の 2.5倍を 5秒間印加。 |
±0.1% |
±0.05% |
定格負荷寿命 |
70±3℃ 雰囲気中で定格電圧を 90分印加,30分休止 |
±0.25% |
±0.1% |
耐湿負荷寿命 |
60±2℃ 90〜95%RH雰囲気中で定格電圧を90分印加30分休止を1000時間繰り返す。 |
±0.25% |
±0.1% |
温度サイクル |
[-55℃30分→室温3分→+125℃30分→室温3分]のサイクルを5サイクル実施。 |
±0.1% |
±0.05% |
はんだ耐熱性 |
260±5℃ の溶融はんだ中に 10±1秒間浸漬。 |
±0.1% |
±0.05% |
端子強度 |
支点間距離:90mm 曲げ幅:3mm 基板:ガラスエポキシ t=1.6mm |
±0.1% |
±0.05% |
はんだ付け性 |
235±5℃の溶融はんだ中に 3±0.5秒間浸漬。 |
濡れが電極面積の95%以上 |
|
絶縁抵抗 |
DC500V1分後。 |
1000MΩ以上 |
<推奨実装ランド> |
|
RA1632 |
RA2020 |
|
|
RA4556 |
RA4556S |
|
|
<テーピング仕様>
