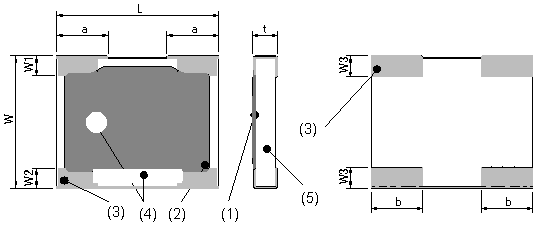

| RN2632A | ||
 |
記号 | 寸法（mm) |
| L | 3.2±0.2 | |
| W | 2.6±0.2 | |
| t | 0.4±0.1 | |
| a | 1.0±0.25 | |
| b | 1.0±0.2 | |
| W1 | 0.4±0.2 | |
| W2 | 0.4±0.2 | |
| W3 | 0.4±0.2 | |
|
Chip Network Resistor RNｼﾘｰｽﾞﾞ |
| RN2632A | ||
|
記号 | 寸法（mm) |
| L | 3.2±0.2 | |
| W | 2.6±0.2 | |
| t | 0.4±0.1 | |
| a | 1.0±0.25 | |
| b | 1.0±0.2 | |
| W1 | 0.4±0.2 | |
| W2 | 0.4±0.2 | |
| W3 | 0.4±0.2 | |

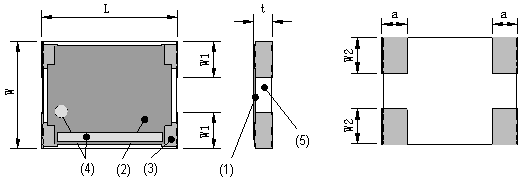

| RN4556B | ||
 |
記号 | 寸法（mm) |
| L | 5.6±0.2 | |
| W | 4.5±0.2 | |
| t | 0.8±0.2 | |
| a | 1.0±0.2 | |
| W1 | 1.5±0.2 | |
| W2 | 1.5±0.2 | |
| (1) | 薄膜抵抗体 |
| (2) | 外装樹脂 |
| (3) | 電極（表面はんだ仕上げ、鉛フリーも可能です） |
| (4) | 表示（方向性を示すドットとバー） |
| (5) | アルミナ基板 |
。 ka
。
|
＜等価回路図＞ |
|
|
RN2632A |
RN2632B・RN4556B |
|
|
|
＊回路については、ご相談下さい。
。
。
|
＜仕 様＞ |
| 項 目 |
定 格 |
図−１ 負荷軽減曲線 |
|
| RN2632A・B | RN4556B |
|
|
| 抵抗値範囲 | 50Ω〜100ｋΩ | 50〜500kΩ | |
| 抵抗値許容差 | ±0.5・±0.1% | ||
| 相対抵抗値許容差 | ±0.2・±0.1% | ||
| 抵抗温度係数 |
±25ppm/℃ |
||
| 相対抵抗温度係数 | ±10・±5ppm/℃ | ||
|
定格入力電力 （負荷軽減曲線は、図−１による） |
125mW/素子 | 250mW/素子 | |
| 使用温度範囲 | −55℃〜＋125℃ | ||
| 定格周囲温度 | 70℃ | ||
。℃℃
。
|
＜特 性＞ |
|
項 目 |
試 験 条 件 | 許容変化・規格値 | |
| 絶対値変化 | 相対値変化 | ||
| 短時間過負荷 |
定格電圧の2.5倍を 5秒間印加。 |
±0.1% |
±0.05% |
| 定格負荷寿命 |
70±3℃ 雰囲気中で定格電圧を 90分印加,30分休止 を 1000時間繰り返す。 |
±0.25% |
±0.1% |
| 耐湿負荷寿命 |
60±2℃ 90〜95%RH雰囲気中で定格電圧を90分印加30分休止を 1000時間繰り返す。 |
±0.25% |
±0.1% |
| 温度サイクル |
[-55℃30分→室温3分→+125℃30分→室温3分]のサイクルを5サイクル実施。 |
±0.1% |
±0.05% |
| はんだ耐熱性 |
260±5℃ の溶融はんだ中に 10±1秒間浸漬。 |
±0.1% |
±0.05% |
| 端子強度 |
支点間距離：90mm 曲げ幅：3mm |
±0.1% |
±0.05% |
| はんだ付け性 |
235±5℃または245±5℃（鉛フリーはんだ）の溶融はんだ中に 3±0.5秒間浸漬。 |
濡れが電極面積の95%以上 |
|
| 絶縁抵抗 |
ＤＣ500Ｖ1分後。 |
1000MΩ以上 | |
＜テーピング仕様＞
|
