Thin Film Chip Network Resistor RN･RA

YDS的薄膜片式电阻网络不仅具有高精度薄膜的优良特性，而且其一致性也很好。片式电阻网络的电阻膜是用溅射法（sputtering）做成，由图样和激光微调来决定电阻值。因为在同一个基板上做成的薄膜元件的特性完全一致，所以，由相对电阻温度系数和热应激反应引起的时间漂移的倾向也变得一致。具有能维持一定的相对比例的特性。此一致性不仅在同样的电阻时会有，并且在组合不同种类的电阻时也一样。为了配合不同功率和不同用途，备有多种形状，也能够根据客户的要求特别定做。通过减轻调整作业和减少零部件件数，降低成本，提高电路性能。

＜特 征＞

• 一致性好。＜实例 ：相对阻抗值误差±0.05%  相对阻抗温度系数±2ppm/℃＞
• 不仅同一电阻值，不同电阻值时也保证其相对精度高。
• 由高精度电阻薄膜构成，精度高，稳定可靠。
• 电极成C字型的表面安装型，便于自动化安装。（包装成卷装型）
• 我们提供的一部分片式电阻网络是安装面积小，而且可以反贴。
• 由于薄膜的制作方法，使得一批产品内部和不同批号的产品之间的偏差小，能够保持稳定的特性。
• 具有较高的性价比。
• 为了配合不同功率和不同用途，备有多个种类，适合各种电路。

  我们可提供的种类有：体积小，高精度表面安装型；C字型电极的标准型；凹形镀金电极高精度高密度电阻排列型。各种型号均可制作不同的电阻值以及可对应特别定做的电路。

品名

尺寸

端子数

单元数

电阻值范围

相对电阻值

相对TCR

端子材质

RA2020

2.0×2.0×0.4

6

3 or 4

100～100KΩ

±0.1%

±5ppm/℃

焊锡

RA1632

1.6×3.2×0.4

8

4

50～100KΩ

±0.1%

±5ppm/℃

金

RA4556

4.5×5.6×0.4

8

4

50～200KΩ

±0.1%

±5ppm/℃

金

RN1220

1.25×2.0×0.4

3 or 4

2 or 3

50～20KΩ

±0.1%

±5ppm/℃

金

RN1632

1.6×3.2×0.4

3 or 4

2 or 3

50～100KΩ

±0.1%

±5ppm/℃

焊锡

RN2632

2.6×3.2×0.4

3 or 4

2

50～100KΩ

±0.1%

±5ppm/℃

焊锡

RN4556

4.5×5.6×0.4

3 or 4

2

50～200KΩ

±0.1%

±5ppm/℃

焊锡

＊如对ＲＡ0816，RN2632，ＲＮ4556等产品有疑问请随时咨询。

＊也可制造无铅产品。

＜薄膜片式电阻网络的一致性＞

我们认为，在要求电阻值的相对比精度的电路上，使用个别绝对精度高的电阻器情况比较多。比如，要求相对电阻值比为0.2%的情况下，需要组合绝对精度为±0.1%的电阻。电阻温度系数也一样。比如，要求相对比是10ppm/℃的情况下，需要组合绝对精度为±5ppm/℃的电阻。我们提供的薄膜片式电阻网络是，在通过在同一个基板上同时形成薄膜电阻体的技术制作而成，所以网络内的一致性好。

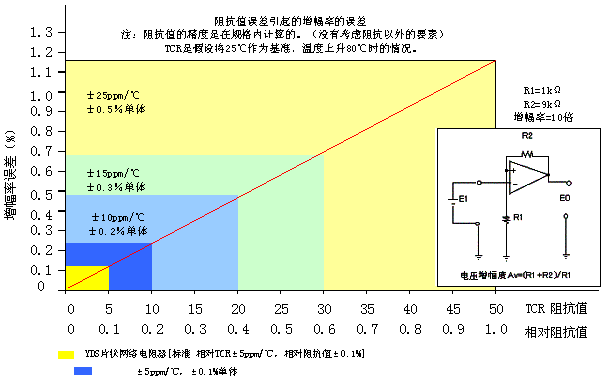

图-1表示在放大电路上组合分立电阻时发生的误差和电阻网络相比较的数据。

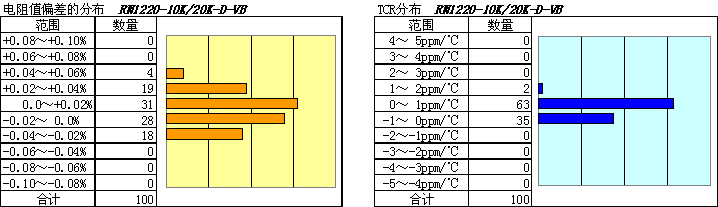

图-2表示标准的一致性数据

 YDS的薄膜电阻网络的电阻的全部加工过程是在同一条件下，同时进行的。所以，由于应激反映以及时间变化而引起的阻抗值比的变化小。（应激反映以及时间变化中即使绝对值有变动，相对值几乎不变）。下图表示使用寿命测试（断续性地印加70℃额定负荷）时的绝对值变化和相对值变化的数据。
