片状电阻网络 RA系列 |

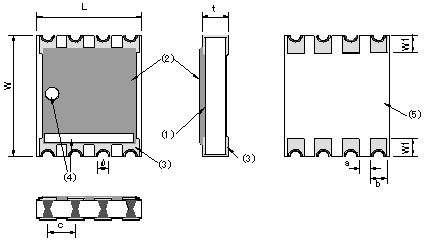

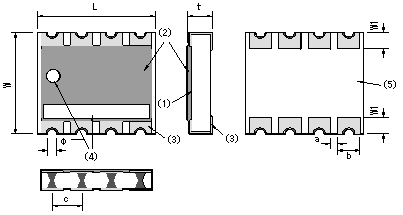

<型号·尺寸>
RA1632 |
||
|
符号 |
尺寸(mm) |
L |
3.2±0.2 |
|
W |
1.6±0.2 |
|
t |
0.5±0.2 |
|
a |
(0.2) |
|
b |
0.6±0.1 |
|
c |
0.8±0.1 |
|
W1 |
0.4±0.2 |
|
φ |
0.3 |

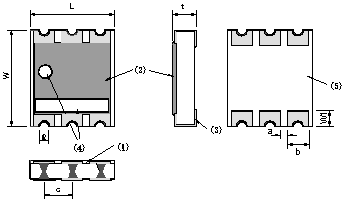

RA2020・RA2525 |
|||
|
符号 |
尺寸(mm) |
|
|
|
RA2020 |
RA2525 |
L |
2.0±0.2 |
2.54±0.2 |
|
W |
2.0±0.2 |
2.54±0.2 |
|
t |
0.5±0.2 |
0.5±0.2 |
|
a |
(0.36) |
(0.43) |
|
b |
0.36±0.1 |
0.62±0.2 |
|
c |
0.72±0.1 |
0.86±0.1 |
|
W1 |
0.4±0.25 |
0.5±0.25 |
|
φ |
0.24 |
0.31 |
RA4556 |
||
|
符号 |
尺寸(mm) |
L |
5.6±0.2 |
|
W |
4.5±0.2 |
|
t |
0.5±0.2 |
|
a |
(0.4) |
|
b |
1.0±0.1 |
|
c |
1.40 |
|
W1 |
0.8±0.2 |
|
φ |
0.4 |
RA4556S |
||
|
符号 |
尺寸(mm) |
L |
4.5±0.2 |
|
W |
5.6±0.2 |
|
t |
0.5±0.2 |
|
a |
(0.55) |
|
b |
0.7±0.1 |
|
c |
1.25 |
|
W1 |
0.8±0.2 |
|
φ |
0.4 |
(1) |
薄膜阻抗体 |
(2) |
外层树脂 |
(3) |
电极(镀金) |
(4) |
标识(表示方向的标记) |
(5) |
氧化板 |
<等效电路图> |
|
RA0816・RA1632・RA4556 |
RA2020 RA2525 |
|
|
<技术规格>
项 目 |
规 格 |
图-1 减轻负荷曲线 |
|||
RA1632 |
RA2020 |
RA2525 |
RA4556 |
||
阻值范围 |
50~100kΩ |
100~120kΩ |
100~180kΩ |
50~500kΩ |
|
阻值容许偏差 |
±0.1%・±0.5% |
||||
相对阻值容许偏差 |
±0.1%・±0.2% |
||||
阻抗温度系数 |
±25ppm/℃ | ||||
相对阻抗温度系数 | 5ppm/℃・10ppm/℃ | ||||
额定输入功率(图1减轻负荷曲线) | 30mW/元件 | 42mW/元件 | 50mW/元件 | ||
工作温度范围 |
-55℃~+125℃ |
||||
额定环境温度 |
70℃ |
<特性>
项目 | 测试条件 | 容许变化·规格 | ||
---|---|---|---|---|
绝对值变化 | 相对值变化 | |||
短时间过负载 |
5秒钟加额定功率的2.5倍的电压。 |
±0.1% |
±0.05% |
|
额定负载寿命 |
在70±3℃的空气中反复1000个小时下面的操作;90分钟加额定电压,搁置30分钟 |
±0.25% |
±0.1% | |
耐湿负载寿命 |
在60±2℃90~95%RH空气中反复1000个小时下面的操作;90分钟加额定功率,搁置30分种 |
±0.25% |
±0.1% | |
温度周期 |
[-55℃30分→室温 3分→+125℃30分→室温3分]重复5次上述温度循环。 |
±0.1% |
±0.05% |
|
焊锡耐热性 |
在260±5℃的熔解焊锡中侵泡10±1秒种。 |
±0.1% |
±0.05% |
|
端子强度 |
支点之间 : 90mm 弯曲幅度 :3mm 基板 : 玻璃环氧 t=1.6mm |
±0.1% |
±0.05% |
|
焊接性 |
235±5℃的熔解焊锡中侵泡3±0.5秒种。 |
沾湿部分占电极面积的 95%以上 |
||
绝缘阻抗 |
DC500V1分钟后。 |
1000MΩ以上 |
<推荐焊盘布局> |
|
RA1632 |
RA2020 |
|
|
RA4556 |
RA4556S |
|
|
