Chip Network Resistor RN系列 |
|

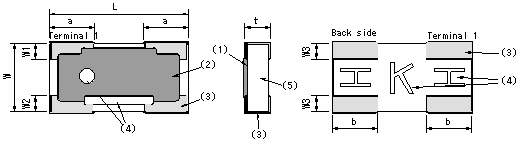

RN１２２０A |
||
|
|
符号 |
尺寸（mm） |
|
L |
2.0±0.1 |
|
|
W |
1.25±0.1 |
|
|
T |
0.4±0.1 |
|
|
A |
0.5±0.2 |
|
|
B |
0.6±0.2 |
|
|
W1 |
0.4±0.2 |
|
|
W2 |
0.4±0.2 |
|
|
W3 |
0.35±0.2 |
|
|

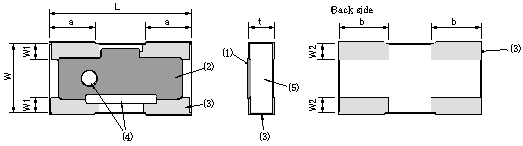

RN1２２０B |
||
|
|
符号 |
尺寸（mm） |
|
L |
2.0±0.1 |
|
|
W |
1.25±0.1 |
|
|
t |
0.4±0.1 |
|
|
a |
0.5±0.2 |
|
|
b |
0.6±0.2 |
|
|
W1 |
0.4±0.2 |
|
|
W2 |
0.4±0.2 |
|
|

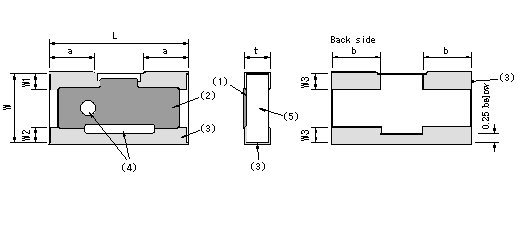

RN1632A |
||
|
|
符号 |
尺寸（mm） |
|
L |
3.2±0.2 |
|
|
W |
1.6±0.2 |
|
|
T |
0.4±0.1 |
|
|
A |
1.0±0.25 |
|
|
B |
1.0±0.2 |
|
|
W1 |
0.4±0.25 |
|
|
W2 |
0.4±0.25 |
|
|
W3 |
0.4±0.2 |
|
|
RN1632B・C・D |
||
|
|
符号 |
尺寸(mm) |
|
L |
3.2±0.2 |
|
|
W |
1.6±0.2 |
|
|
t |
0.4±0.1 |
|
|
a |
1.0±0.25 |
|
|
b |
1.0±0.2 |
|
|
W1 |
0.4±0.25 |
|
|
W2 |
0.4±0.25 |
|
|
W3 |
0.4±0.2 |
|
|
(1) |
薄膜阻抗体 |
|
(2) |
外装树脂 |
|
(3) |
电极（表面焊锡，可制成无铅） |
|
(4) |
标识（表示方向的标记） |
|
(5) |
氧化板 |
。
。
|
＜等效电路图＞ |
||
|
RN1220A・RN1632A |
RN1220B・RN1632B |
N1220A・RN1632A |
|
|
|
|
|
RN1632C |
RN1632D |
RN1220B・RN1632B・C・D |
|
|
|
|
|
＜技术规格＞ |
|
项 目 |
规 格 |
图－１ 减轻负荷曲线 |
||
|
RN1220A・B |
RN1632A・B |
RN1632C・D |
|
|
|
阻值范围 |
100Ω～100ｋΩ |
100～200kΩ |
100～110kΩ |
|
|
阻值容许偏差 |
±0.5・±0.1% |
±0.5・±0.1% |
||
|
相对阻值容许偏差 |
±0.2・±0.1% |
±0.2・±0.1% |
||
|
阻抗温度系数 |
±25ppm/℃ |
|||
|
相对阻抗温度系数 |
±10・±5ppm/℃ |
|||
|
额定输入功率 （图－１减轻负荷曲线） |
50mW/元件 |
63mW/元件 |
42mW/元件 |
|
|
工作温度范围 |
－55℃～＋125℃ |
|||
|
额定环境温度 |
70℃ |
|||
。℃℃
。
|
＜特 性＞ |
|
项目 |
测试条件 |
容许变化·规格 |
|
|
绝对值变化 |
相对值变化 |
||
|
短时间过负载 |
5秒钟加额定功率的2.5倍的电压。 |
±0.1% |
±0.05% |
|
额定负载寿命 |
在70±3℃的空气中反复1000个小时下面的操作；90分钟加额定电压，搁置30分钟 |
±0.25% |
±0.1% |
|
耐湿负载寿命 |
在60±2℃90～95%RH空气中反复1000个小时下面的操作；90分钟加额定功率，搁置30分种 |
±0.25% |
±0.1% |
|
温度周期 |
[-55℃30分→室温 3分→+125℃30分→室温3分]重复5次上述温度循环。 |
±0.1% |
±0.05% |
|
焊锡耐热性 |
在260±5℃的熔解焊锡中侵泡10±1秒种。 |
±0.1% |
±0.05% |
|
端子强度 |
支点之间 ： 90mm 弯曲幅度 ：3mm 基板 ： 玻璃环氧 t=1.6mm |
±0.1% |
±0.05% |
|
焊接性 |
235±5℃的熔解焊锡中侵泡3±0.5秒种。 |
沾湿部分占电极面积的95％以上 |
|
|
绝缘阻抗 |
ＤＣ500Ｖ1分钟后。 |
1000MΩ以上 |
|
|
＜推荐焊盘布局＞ |
|
|
ＲＮ１２２０A |
ＲＮ１６３２Ａ |
|
|
|
|
ＲＮ１２２０Ｂ |
ＲＮ１６３２Ｂ・Ｃ・Ｄ |
|
|
|
|
Yokohama Densi Seiko Co., Ltd. |
