This high power thin film attenuators exhibit excellent high frequency characteristics. Installing on heat sink, can operate higher power rating.

　

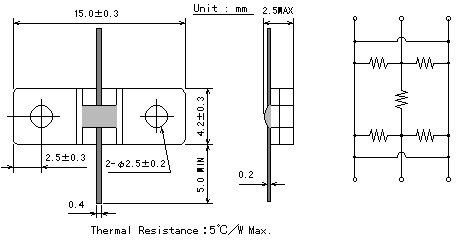

Mechanical --------------------- Schematic Diagram

　

　

　

　

Electrical

Attenuation（ dB ）

0, 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 16, 20

Impedance

50 ohm

VSWR

1.1（ DC〜2 GHz ）, 1.2（ 2〜5 GHz ）, 1.3（ 5〜10 GHz ）

Frequency Range

DC 〜 10 GHz

Power Rating

1 W（ Max. 5 W ）

Rated Operating. Temp.

70℃

Op. Temp. Range

−55℃ 〜 ＋125℃

（Attenuation Tolerance）

Attenuation Value

Rank

DC〜2 GHz

2 GHz〜5 GHz

5 GHz〜10 GHz

0 〜 10 dB

A

+/-0.1 dB

+/-0.2 dB

+/-0.4 dB

B

+/-0.2 dB

+/-0.3 dB

+/-0.5 dB

16, 20 dB

B

+/-0.2 dB

+/-0.3 dB

+/-0.5 dB

　

　

Part Number

-  --PAT ----------- -3042P------------ C------------ 3 dB ----------A

  Product Code----- Package Size -----Impedance -----Attenuation -----Att. Tol.
